電磁水錶與超音波水錶: 經現場驗證的工程師比較

許多工程師比較電磁和 超音波水錶在實驗室中並期望在現場得到相同的結果. 我了解到這個領域不太有禮貌. 同一個模型可以去兩個不同的國家並產生兩種截然不同的投訴結構. 在一個市場, 主要問題是壓力或溫度超出限制. 在另一個, 主要問題是閱讀爭議.

簡短的答案是這樣的: 電磁水錶和超音波水錶都能表現良好, 但現場成功與否取決於宣傳冊上的聲明，而更多取決於儀表經批准的使用條件是否與當地壓力相匹配, 溫度, 力量, 和環境現實. 實驗室表現只是一個開始, 因為 ISO 4064 測試本身就可以識別環境類別, 參考條件, 電源效應, 以及需要在受控條件下用水或模擬電子輸入測試全表.

我認為這是許多專案團隊出錯的地方. 他們對技術進行比較，就好像「電磁」和「超音波」在任何地方的表現都一樣. 他們不. 在實際專案中重要的不僅僅是技術如何運作, 以及儀表的安裝方式, 它被批准用於什麼環境等級, 以及本地網路是否將其超出這些限制.

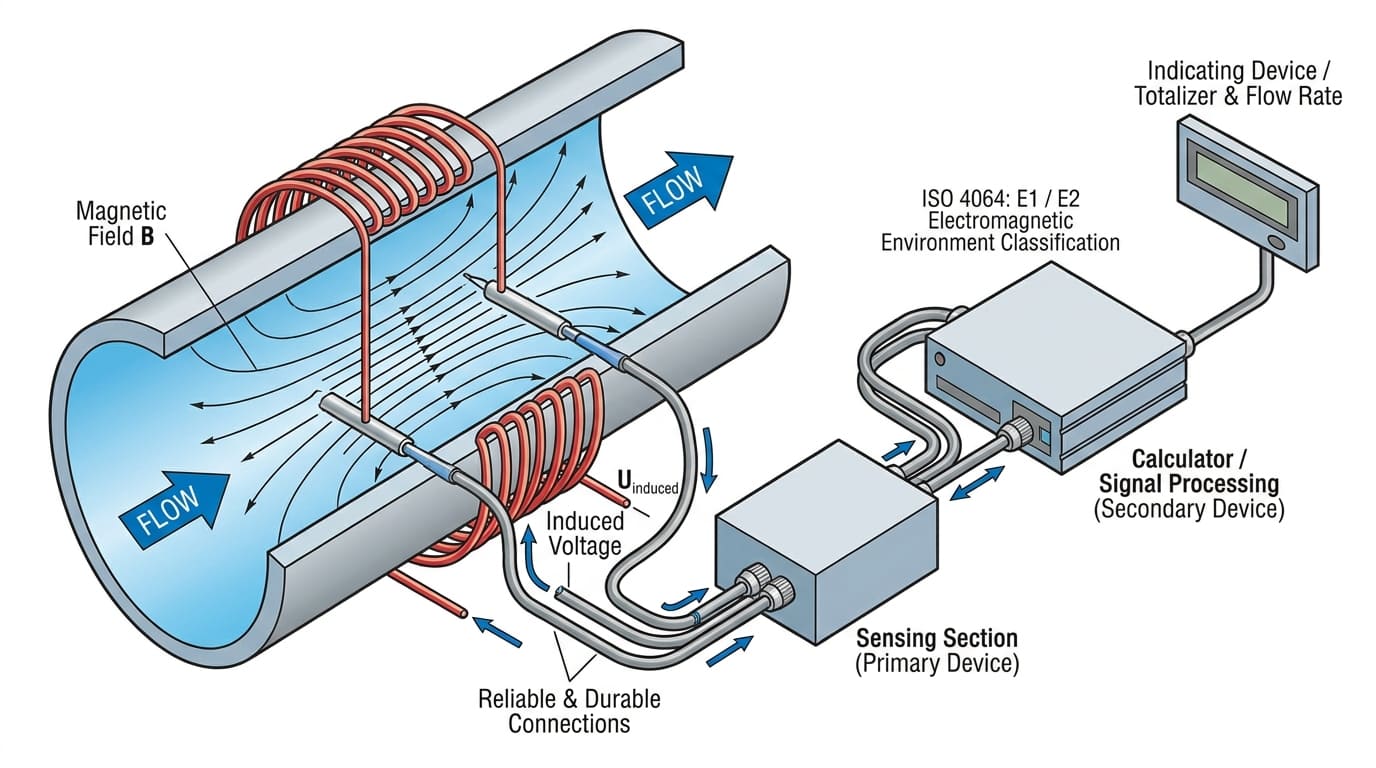

電磁水錶的工作原理?

電磁水錶使用圍繞感測部分和電子元件構建的電子測量系統來測量流量. 在 ISO 4064 語言, 這些儀表可以包括單獨的初級和次級設備, 以及測量感測器之間的連接, 計算機, 及指示裝置必須可靠耐用. The same reliability requirement also applies to the connections between the primary and secondary devices of electromagnetic meters.

實際上, I see electromagnetic meters as meters whose measuring principle depends strongly on stable electronic behavior, 正確的訊號處理, and robust interconnection between sensing and calculating parts. ISO 4064 also treats water meters with electronic devices as belonging to electromagnetic environments, 分為E1級和E2級.

The standard gives me two very useful reminders about electromagnetic meters. 第一的, 這 製造商 必須告知潛在使用者批准儀表的使用條件, and the data plate shall indicate the corresponding limits of use. 第二, those meters are divided into electromagnetic environment classes. E1適用於住宅, 商業的, 和輕工業區, 而E2則適用於工業環境. This matters because many field failures are not really “bad products.” They are meters used outside the environment they were effectively selected for.

我還注意到，電子計算器和指示設備可以透過模擬適當標準產生的輸入來單獨進行類型評估, and accuracy tests on the indications are required. 這告訴我電磁計不只是透過濕面來判斷. 他們的電子翻譯鏈也很重要.

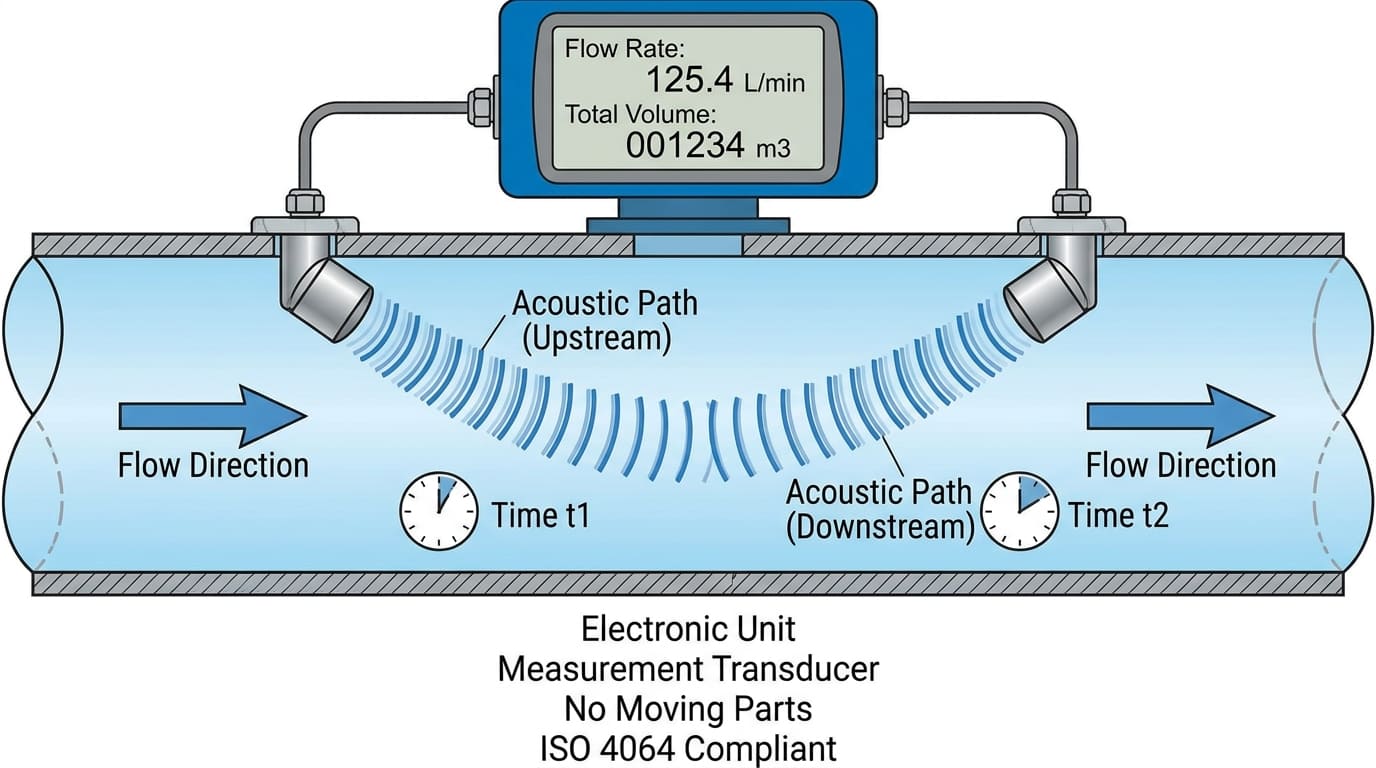

超音波水錶的工作原理?

超音波水錶在實際使用上也是電子化的, 這麼多相同的 ISO 4064 即使測量原理不同，電子框架的想法仍然很重要. 這裡的參考文獻並沒有直接解釋超音波測量原理, so I will describe it at a high level based on general engineering knowledge: ultrasonic meters determine flow by analyzing acoustic signal behavior through the water path. 現場討論, they are usually valued for having no mechanical moving parts in the measuring chamber.

What I can say directly from the references is that ISO 4064 測試規定包括整個水錶的測試以及測量感測器的單獨測試, 計算機, and indicating device as separate units where required. There are also two options for testing electronic meters: 一種具有參考流量的真實水, and another using simulation of the measurement transducer for all electronic components, 雖然最好用水測試.

此測試結構與超音波儀表非常相關. 這意味著工程師不應假設儀表聲稱的性能僅來自一個簡單的全流程工作台結果. 此標準允許在參考條件下對整個設備及其電子零件進行結構化評估. 在現場, 這很重要，因為閱讀爭議通常來自受控測試條件和真實管道行為之間的差距.

我還認真對待在沒有流量或水的情況下累積值不會改變的要求. 用於超音波儀表, 與其他電子儀表一樣, 當客戶在無流量期間對意外讀數提出疑問時，該原則很重要.

實驗室表現與現場現實?

實驗室表現是必要的, 但與現場實際情況不一樣. ISO 4064 本身就很清楚，因為它定義了參考條件, 環境測試, 電磁類, 電子水錶及電源測試.

該標準規定，只有在沒有區域或國家標準定義更具體的本地使用條件的情況下才應使用參考條件. 這句話解釋了許多現實世界的抱怨行為. 儀表可以在參考條件下正確測試，並且在出口後仍然面臨不同的當地實際情況, 因為另一個國家的氣溫可能更高, 壓力, 力量, 或實際環境條件.

我想這就是為什麼同一個模型在不同地區會產生不同投訴模式的原因. 在一個國家, 儀表可以舒適地保持在其批准的限值內. 在另一個, 壓力波動, 炎熱的氣候, 工業電磁暴露, or unstable power supply can push it into a much harder operating life. ISO 4064 requires that a water meter withstand static pressure tests of 1.6 乘以最大允許壓力 15 分鐘和最大允許壓力的兩倍 1 分鐘沒有 洩漏 或損壞. 這是一個強而有力的考驗, 但這仍然是一個明確的測試, 並不保證所有野外條件都是可以接受的.

The standard also includes tests for devices powered by direct AC or AC/DC converters. 這些測試驗證設備在參考條件下電源電壓和頻率靜態偏差期間的性能 [5]. So if one export market has unstable power and another does not, complaint structures can diverge even with the same model.

實驗室因素	什麼是ISO 4064 檢查	為什麼現場現實可能會有所不同
參考條件	標準化測試條件	當地標準或場地條件可能有所不同
電磁環境	E1或E2等級	真正的工業暴露可能更嚴酷
靜壓	規定的耐壓測試	現場浪湧和誤用可能會超出批准的限制
供電穩定性	電壓和頻率偏差測試	本地電網品質差異很大

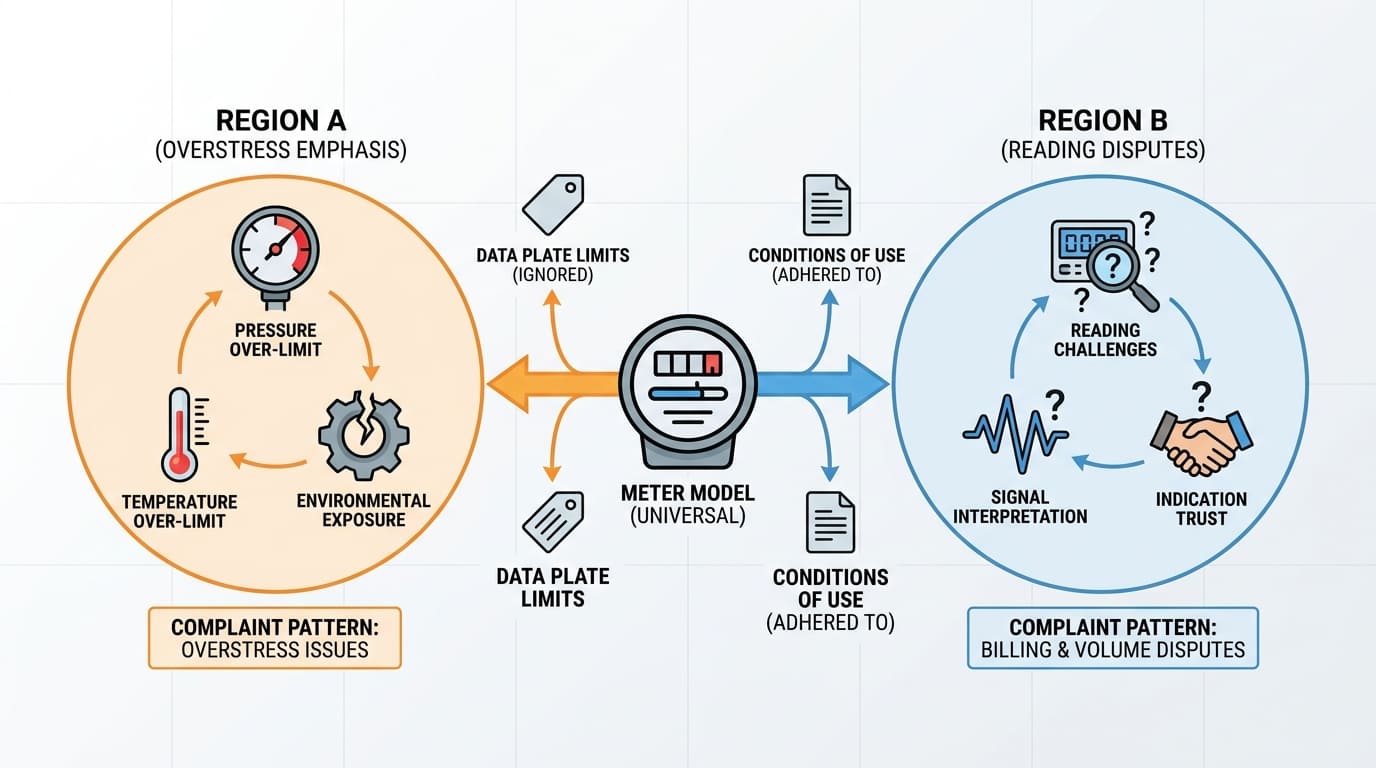

不同地區的投訴模式?

這裡最重要的領域洞見很簡單: 相同的電錶型號在不同的國家可能會產生不同的投訴結構. 我見過壓力和溫度超限問題占主導地位的市場, 以及主要問題是閱讀爭議的其他市場. 參考文獻有助於解釋為什麼會發生這種情況.

製造商必須告知使用者批准儀表的使用條件, and the data plate shall indicate the corresponding limits of use. 如果專案團隊忽視這些限制, 那麼抱怨模式很可能會集中在壓力過大的問題上，例如壓力, 溫度, 或環境暴露. 另一方面, 如果儀表保持物理完好但用戶對計費量提出質疑, 投訴可能會轉向閱讀爭議, 訊號解讀, 或指示信託.

該標準的環境框架支持這種區域差異. 附電子裝置的水錶分為E1和E2環境. E1覆蓋住宅, 商業的, 和輕工業用途, 而E2則涵蓋工業用途. 因此，如果適合一種環境的儀表用於另一種環境, 投訴模式可能反映出這種不匹配. 我還注意到，環境測試需要根據相關 IEC 標準進行預處理和受控程序. 這意味著批准的性能始終與定義的測試結構相關, 不模糊的假設.

當本地用戶的期望是「這個數字必須符合我的直覺」時，經常會出現閱讀爭議,”而儀表實際上是在批准條件下運行的. 當現場超出這些條件時，通常會出現壓力和溫度投訴. 同一型號可能會出現這兩個問題, 只是在不同地區.

區域式投訴模式	可能是現場司機
壓力 / 溫度超限投訴	場地條件超出核准的使用限制
閱讀糾紛	現場感知與指示結果之間的差距
與環境相關的不穩定因素	E1/E2 配合錯誤或局部保護不良
與電力相關的投訴	電源不穩定或轉換器問題

準確性, 維護和成本比較?

從工程角度來看, 這兩種技術不僅僅依賴標稱精度聲明. ISO 4064 需要對指示進行準確度測試, 對於電子設備，這可以包括類比輸入或全水測試, 最好使用水進行測試. 這告訴我比較不應只包括感測原理, 還有整個測量鏈.

這些參考文獻沒有給出電磁流量計和超音波流量計的直接並列維護或生命週期成本表, 所以我不應該假裝標準本身就解決了這個問題. 仍然, 我可以得到仔細的工程結論. 電磁儀表在標準中明確關註一次設備和二次設備之間以及感測器之間連接的耐用性和可靠性, 計算機, 和指標. 這讓我想起了電纜的完整性, 模組耦合, 和電子可靠性是電磁設計生命週期性能的一部分.

用於超音波儀表, 相同的電子測試邏輯適用於計算器和指示鏈, 如果需要，可以使用模擬測量感測器行為進行測試, 雖然水測試是首選. 這意味著成本和維護比較不應僅包括濕式表體, 還有電子產品的穩定性, 權力安排, 以及目標地區的投訴處理負擔.

如果我以工程師的身份總結一下, 我會這麼說: 小冊子級別的準確性易於比較, 但現場成本由投訴類型決定. 產生大量閱讀爭議的區域會消耗服務時間, 客戶支援時間, 和驗證費用. 產生壓力或溫度過壓投訴的區域可能會消耗更換預算, 保固談判, 和安裝審核時間.

因素	電磁水錶注意事項	超音波計備註
準確度評估	包括指示精度和電子鏈條檢查	包括全表或模擬電子測試
注重可靠性	主/輔助設備之間的連接很重要	電子口譯鏈仍然很重要
隱性成本風險	環境適應性和模組可靠性	閱讀爭議處理與電子穩定性
最佳比較依據	終生田野負擔, 不僅僅是實驗室聲稱	終生田野負擔, 不僅僅是實驗室聲稱

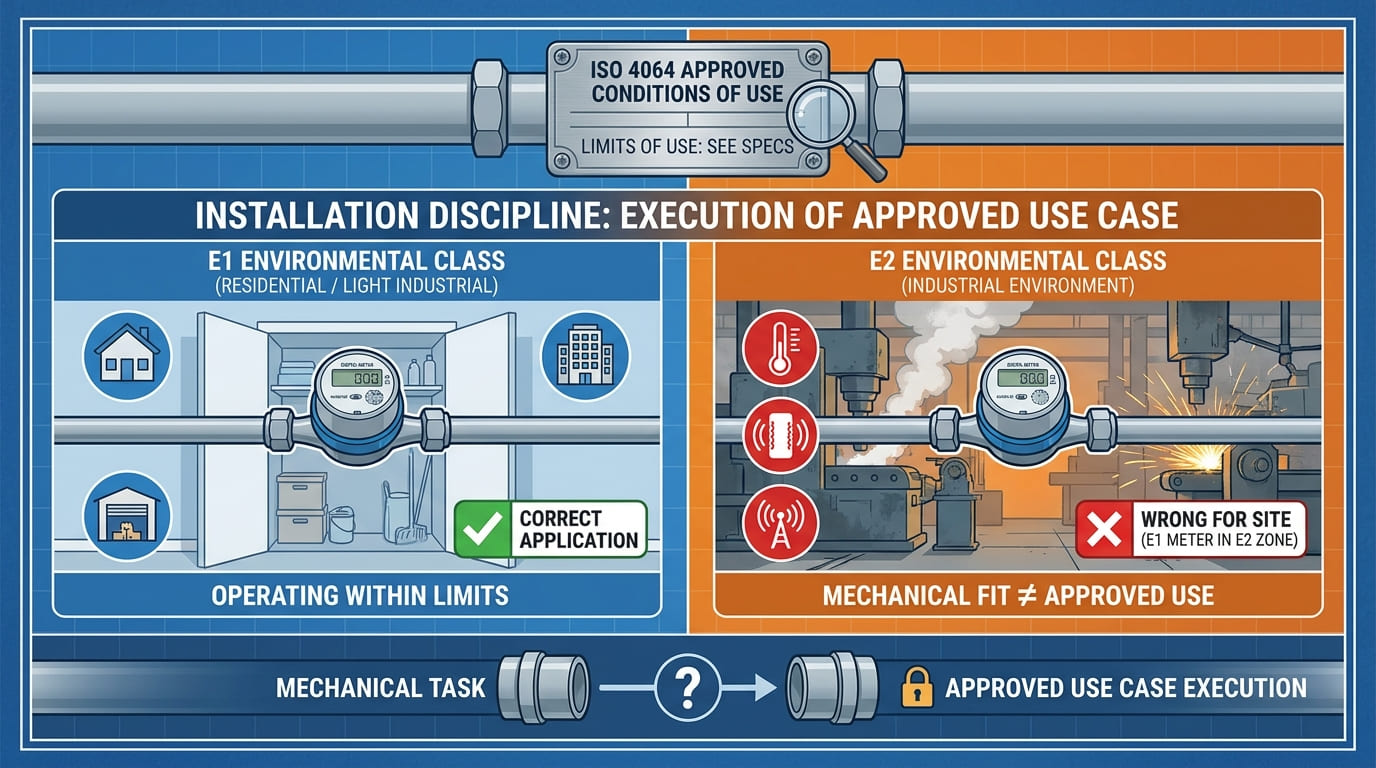

安裝要求和限制?

安裝紀律比許多團隊承認的更重要. ISO 4064 要求製造商告知使用者批准的使用條件, 銘牌上應標示相應的使用限制. 這意味著安裝不僅僅是一項機械任務. 這是批准用例的執行.

用於電子水錶, 環保等級實用安裝過濾器. E1電錶適用於住宅, 商業的, 和輕工業環境, 而E2儀表適用於工業環境. 如果忽略這個差異, 從技術上講，安裝可能“適合管道”，但對於現場來說仍然是錯誤的.

此測試框架還顯示了兩個與安裝相關的重要限制. 第一的, 除非區域或國家標準指定了針對特定當地條件設計的其他標準，否則參考條件適用. 因此，出口項目不應假設一種安裝預期適合所有國家. 第二, 由交流或交流/直流轉換器供電的電子設備在參考條件下進行電源電壓和頻率偏差測試. 這意味著安裝團隊應該專注於實際的電能品質, 不僅僅是水力條件.

我還認為工程師應該記住靜壓要求. 水錶必須承受 1.6 乘以最大允許壓力 15 分鐘和最大允許壓力的兩倍 1 分鐘無洩漏或損壞. 但這並不能消除為實際網路選擇正確儀表的需要. 它僅定義測試要求.

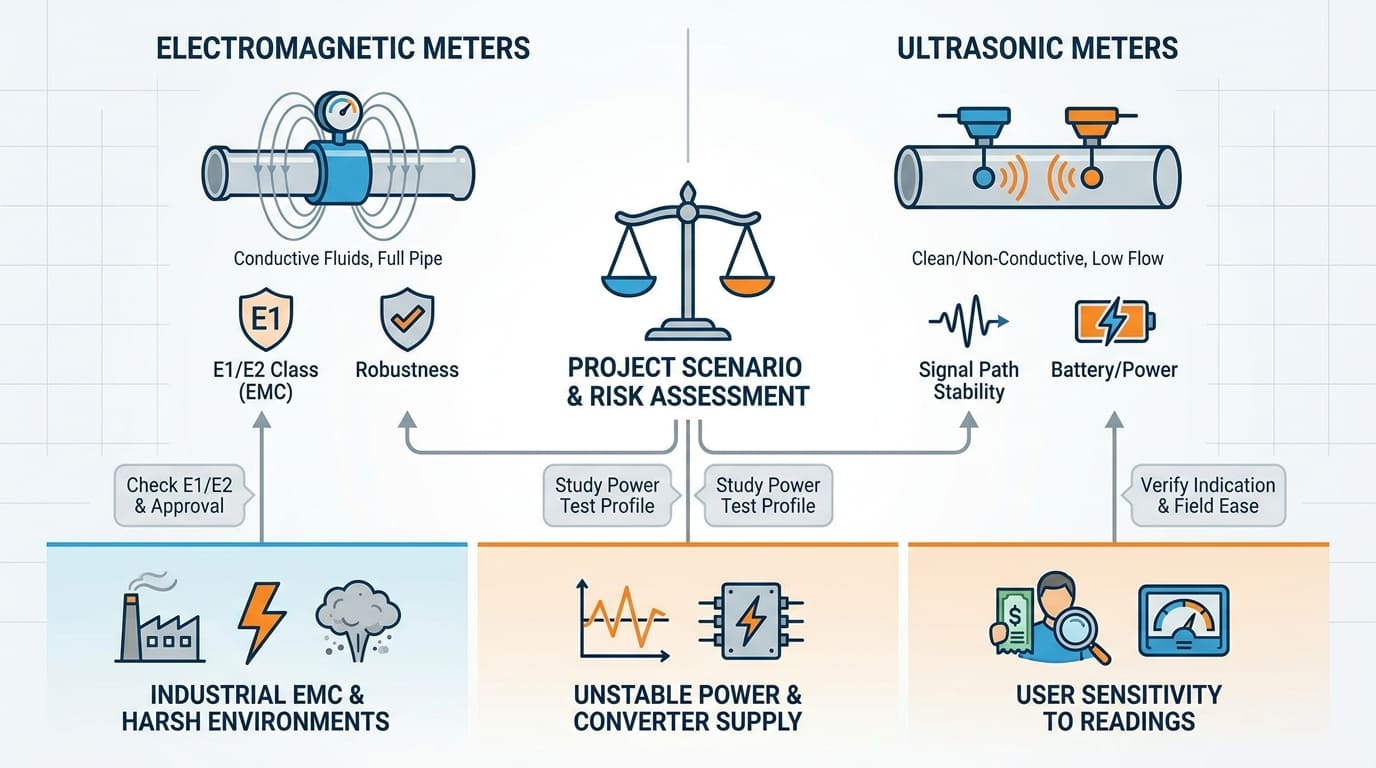

哪種技術適合哪種專案場景?

電磁水錶和超音波水錶之間沒有萬能的贏家. 更好的選擇取決於專案場景, 您最擔心的投訴風險, 以及當地地點與儀表批准使用條件的匹配程度.

如果我預期工業電磁暴露或更惡劣的環境條件, 我會密切注意 E1 與 E2 分類以及儀表是否已獲準用於該環境. 如果我預期主電源或轉換器驅動的電源條件不穩定, 我會研究與電力相關的測試概況並認真思考當地的電力質量. 如果我期望使用者對計費讀數敏感, 我會更關注指示行為, 參考條件, 以及在現場解釋和驗證儀表性能是多麼容易.

我會這樣制定決定:

• 選擇依據 現場條件, 不僅僅是技術偏好.
• 檢查 批准的使用限制 第一的.
• 匹配 電磁環境等級 到網站.
• 審查 壓力和溫度現實, 不僅僅是標稱設計值.
• 考慮可能的情況 投訴結構 在那個國家: 壓力過大的抱怨或閱讀爭議.
• 比較完整的 測量鏈, 不只是濕部主體.

專案場景	更好的評估重點
住宅 / 商業保護區	檢查 E1 的貼合度和讀數清晰度
工業現場	檢查 E2 的適用性和電子設備的穩健性
出口市場動力不穩定	檢查電源偏差測試的相關性
高壓或惡劣的現場條件	審查核准的限制和靜壓容差
市場對帳單糾紛敏感	專注於指示信任和現場驗證邏輯

結論

電磁水錶和超音波水錶都是不錯的選擇, 但現場性能取決於技術與實際操作環境的匹配. 同一模型可能會在一個國家引發壓力和溫度投訴，並在另一個國家引發閱讀爭議，因為 ISO 4064 性能始終與批准的使用限制相關, 環境等級, 參考條件, 和測試假設.
