Smart-Metering-Projekte scheitern oft aus einfachen Gründen. Ich habe gesehen, dass Probleme mit falschen Flanschbohrungen begannen, falsche Temperaturklasse, schwaches Signal in den Kammern, schlechte Abdichtung, überstürzte Inbetriebnahme, und schlechte Aufzeichnungen. Ich habe diese Checkliste geschrieben, um Teams dabei zu helfen, diese vermeidbaren Fehler zu vermeiden und vom ersten Tag an einen saubereren Bereitstellungsprozess aufzubauen.
Diese Version ist als praktischer Feldführer konzipiert. Ich verwende es als Kontrollliste vor der Bestellung, vor der Installation, während der Aktivierung, und bei der Übergabe. Ich orientiere mich auch an dem, was die Produktdokumente und Systemhandbücher von YOUNIO bereits bestätigen, B. T30/T50-Temperaturklassen, 1.6Druckstufe MPa, Schutzart IP68, bis zu 10 Jahre Batterielebensdauer, NB-IoT-Kommunikationsworkflow, und Ultraschallmessgerätfunktionen wie Leckageerkennung, Trockenrohrerkennung, Ereignisanzeige, und Datenprotokollierung.

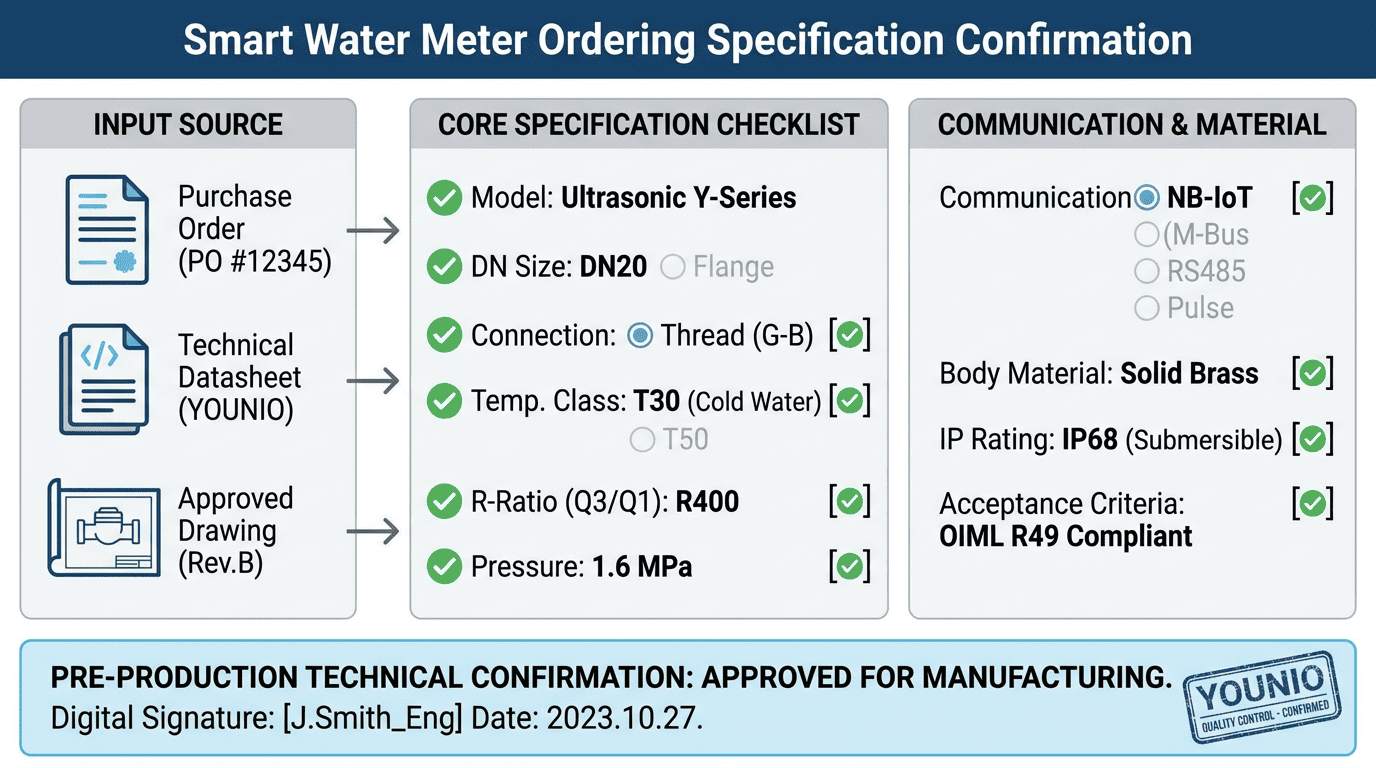

Phase 1: Präzise Bestellprüfung
Ziel: Beseitigen Sie das internationale Rückgabe- und Ersatzrisiko, das durch Nichtübereinstimmung der Spezifikationen verursacht wird.
Ich beginne immer damit, Disziplin anzuordnen. Viele Bereitstellungsfehler beginnen nicht im Feld. Sie beginnen in der Angebotsphase. Wenn der technische Zeitplan vage ist, Das Projektteam zahlt später im Verzug, Fracht, Streitigkeiten, und Überarbeitung der Website.
Spezifikation der physischen Verbindung
- [ ] Flanschstandard bestätigen: ANSI 150RF, PN10, PN16, oder JIS.
- [ ] Bohrbild bestätigen: Überprüfen Sie die Anzahl der Schraubenlöcher und die Flanschbohrungen für jede Größe erneut, insbesondere Modelle mit großem Durchmesser.
- [ ] Bestätigen Sie den Fadentyp: BSP oder NPT, wo Gewindeenden gelten.
Ich empfehle, jeder Bestellung ein unterschriebenes Maßgenehmigungsblatt beizufügen. Ich empfehle außerdem, Markierungszeichnungen beizufügen, um Annahmen zwischen Käufern zu vermeiden, Auftragnehmer, und Hersteller.
Dosierung und technische Parameter
- [ ] Temperaturklasse bestätigen: T30/T50 für Kaltwasser, ggf. projektspezifischer Warmwasserbedarf. Die Ultraschall-Wohnmodelle von YOUNIO sind in den Referenzmaterialien mit T30/T50 aufgeführt.
- [ ] Bereichsverhältnis bestätigen (R): Legen Sie fest, ob das Projekt R160 benötigt, R250, oder Ultraschall R400. YOUNIO Ultraschall-Smartmeter sind mit einem breiten Messbereich von Q3/Q1 = R400 gelistet.
- [ ] Bestätigen Sie die anfängliche Flussempfindlichkeit: Wenn das Projekt auf Leckerkennung oder Abrechnungsgerechtigkeit bei geringem Verbrauch abzielt, Bestätigen Sie den ultraniedrigen Startdurchfluss bis hin zu 0.001 m³/h.
- [ ] Bestätigen Sie die Markierungsanforderungen für das Zifferblatt oder das LCD: Logo, Projektcode, Dienstprogrammname, Asset-ID, Barcode, oder spezielles Markierungsformat.
- [ ] Kommunikationsschnittstelle bestätigen: M-Bus, RS485, Impuls, oder NB-IoT basierend auf der Projektarchitektur. In den YOUNIO-Dokumenten sind diese Kommunikationsmöglichkeiten für die Ultraschall-Smart-Meter-Reihe aufgeführt.
Materialbedarf
- [ ] Körpermaterial bestätigen: Massives Messing, Edelstahl, Sphäroguss, oder zusammengesetzt je nach Projektumfang. Das genannte YOUNIO-Ultraschallmodell für Privathaushalte verfügt über eine solide Messingkonstruktion.
- [ ] Bestätigen Sie die Kompatibilität der Dichtung und des benetzten Materials: Passen Sie die Wasserqualität an die örtlichen Vorschriften an.
- [ ] Bestätigen Sie den Schutzgrad des Gehäuses: Wenn am Standort ein Überschwemmungsrisiko besteht, erfordern IP68. Die intelligenten Ultraschallzähler von YOUNIO sind als tauchfähige IP68-Geräte aufgeführt.
Dateiverwaltung bestellen
- [ ] Fügen Sie das endgültige Datenblatt der Bestellung bei
- [ ] Genehmigte Zeichnung beifügen
- [ ] Fügen Sie die Anforderungen für das Kommunikationsprotokoll bei
- [ ] Fügen Sie den Plattform-Onboarding-Bereich hinzu
- [ ] Fügen Sie Akzeptanzkriterien bei
Für mich ist die Bestellung das erste Qualitätstor. Wenn dieses Tor schwach ist, alle späteren Kontrollen werden teurer.

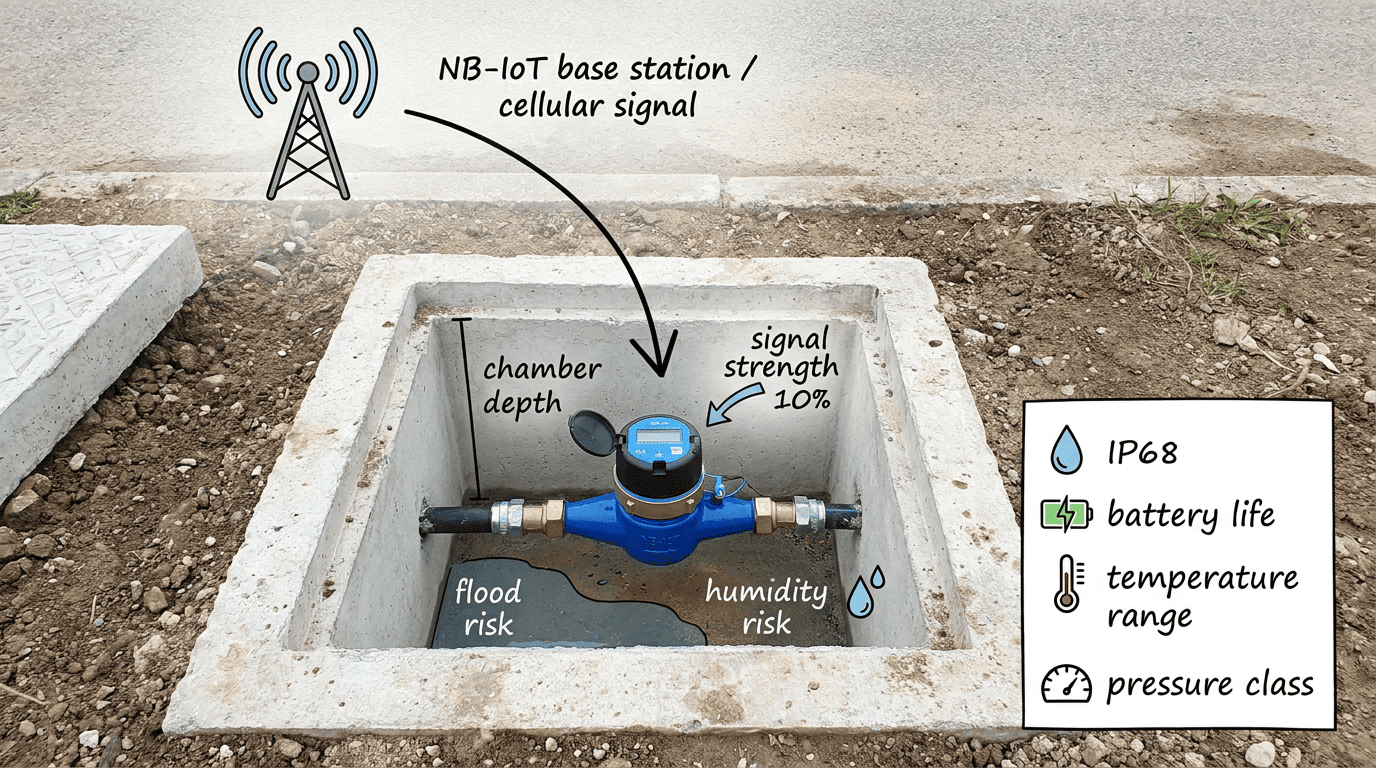

Phase 2: Website & Signalprüfung
Ziel: Halten Sie IoT-Geräte auch unter komplexen Feldbedingungen online.
Vor der Installation, Ich prüfe die Seite. Ich gehe nicht davon aus, dass das Messgerät eine gute Leistung erbringt, nur weil das Produkt auf dem Papier korrekt ist. Smart Meter hängen von der Umgebung ab, Signal, und Einbaulage.
Kommunikationsabdeckungstest
- [ ] NB-IoT: Stellen Sie vor der Installation sicher, dass ein nutzbares NB-IoT-Signal vorhanden ist. In der Bedienungsanleitung von YOUNIO heißt es ausdrücklich, vor der Installation sicherzustellen, dass der Standort mit einem NB-IoT-Signal abgedeckt ist.
- [ ] Überprüfen Sie den Schwellenwert für die Netzwerkqualität: Signalpegel aufzeichnen, Upload-Stabilität, und Heartbeat-Erfolgsquote.
- [ ] Bestätigen Sie, ob ein privater APN erforderlich ist: Dies hängt von der IT- und Telekommunikationspolitik der Versorgungsunternehmen ab.
- [ ] LoRaWAN: Bestätigen Sie den Gateway-Standort, Antennenhöhe, Störquellen, und realistischen Stadtradius.
Bewertung der Installationsumgebung
- [ ] Kammertiefe prüfen: Wenn die Kammer tief ist, Beurteilen Sie, ob die Signaldämpfung eine externe Antenne oder eine geänderte Platzierung erfordert.
- [ ] Prüfen Sie das Hochwasserrisiko: Wenn ein langfristiges Eintauchen möglich ist, IP68 durchsetzen. Die intelligenten Ultraschallzähler von YOUNIO sind als IP68-Tauchzähler spezifiziert.
- [ ] Überprüfen Sie die Luftfeuchtigkeit und die Beschlaggefahr: Die Ultraschallmodelle von YOUNIO erwähnen einen vakuumierten elektronischen Hohlraum, um ein Beschlagen des Glases zu verhindern.
- [ ] Überprüfen Sie die Wasserqualität: Wenn die Leitung Sand enthält, Skala, oder Trümmer, Erfassen Sie das Risiko und planen Sie die Filtration oder Reinigung.
- [ ] Druckzustand prüfen: Die Ultraschall-Referenzdaten von YOUNIO für Privathaushalte geben eine Druckklasse von 1,6 MPa an.
- [ ] Umgebungstemperatur prüfen: Die Referenzdaten von YOUNIO geben einen Umgebungsbereich von -25 °C bis +55 °C an.
Eignungsprüfung der Bewerbung
- [ ] Nenngröße bestätigen: DN15, DN20, DN25, oder andere Projektgröße.
- [ ] Bestätigen Sie die Auswahl des Zählertyps: Verwenden Sie Ultraschall bei der Erfassung mit geringem Durchfluss, Stabilität, und Datensichtbarkeit sind wichtig.
- [ ] Bestätigen Sie den Funktionsbedarf: Leckageerkennung, Trockenrohrerkennung, bidirektionale Durchflussüberwachung, Möglichkeit zur Druckerkennung, und Alarmsichtbarkeit finden Sie in den Ultraschall-Produktreferenzen.
- [ ] Bestätigen Sie die Energiestrategie: Batteriebetriebene Messgeräte mit bis zu 10 Lebensjahre eignen sich für wartungsarme Einsätze.
Ich dokumentiere das Site-Audit immer mit Fotos, Signal-Screenshots, und einen Risikohinweis für jeden Zählerchargenbereich. Das erspart später Argumente.

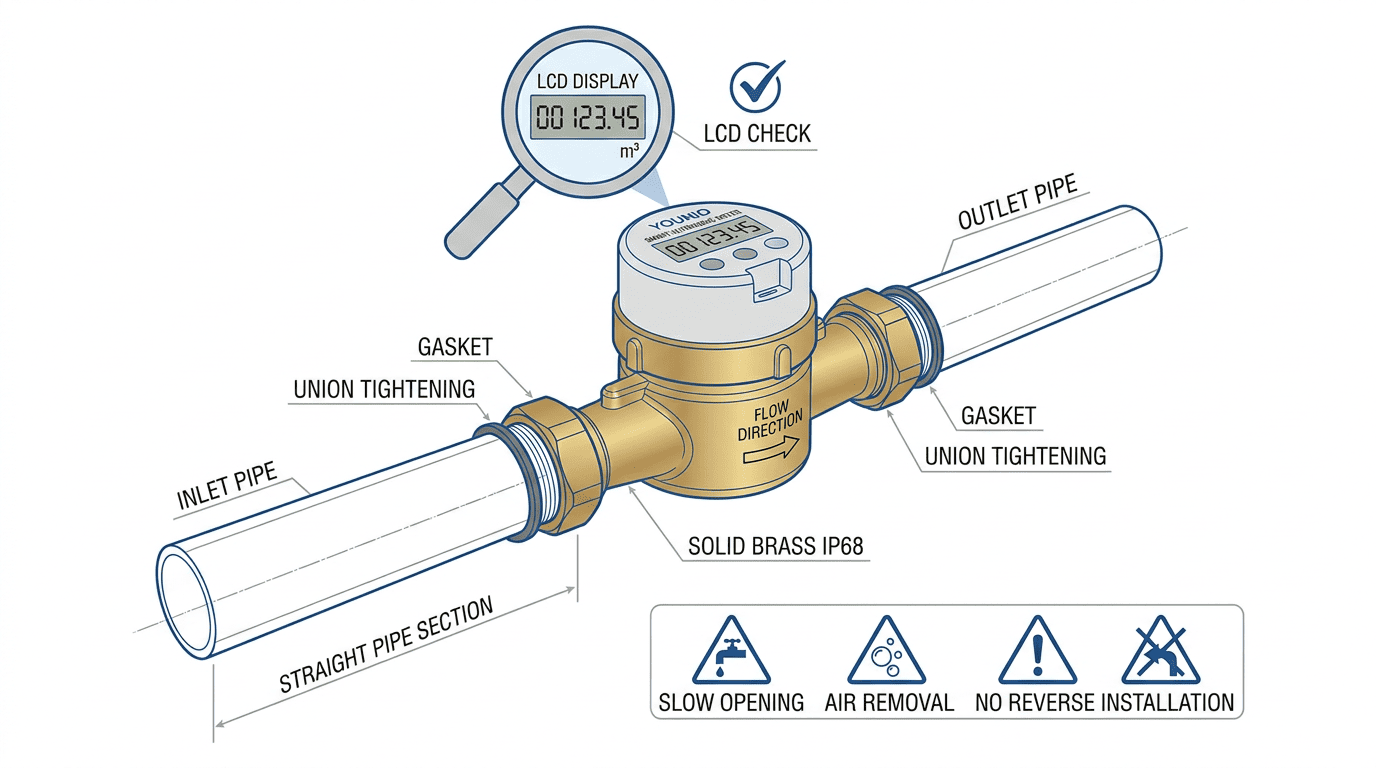

Phase 3: Standardisierter Installationsprozess
Ziel: Auslaufen verhindern, ungenaues Lesen, und Strukturschäden.
Die Installationsqualität entscheidet darüber, ob der Smart Meter wie ein Vermögenswert funktioniert oder zur Reklamationsquelle wird. Ich bevorzuge eine kurze und strenge Installationscheckliste gegenüber einer langen und vagen Methodenanweisung.
Dichtungssystem
- [ ] Verwenden Sie nur zugelassene Dichtungen
- [ ] Ersetzen Sie Dichtungsteile nicht durch dünnere, kostengünstige Alternativen
- [ ] Halten Sie das Gewindedichtband vom Inneren des Messgeräts fern
- [ ] Überprüfen Sie vor dem Anziehen die Flanschflächen oder Gewindeenden
Selbst das beste Ultraschallmessgerät kann in der Praxis versagen, wenn Fremdkörper in den Messweg gelangen oder wenn eine schlechte Abdichtung zu Leckagen und später zu Manipulationsverdacht führt.
Installationsausrichtung und Rohrleitungszustand
- [ ] Durchflussrichtungspfeil prüfen
- [ ] Bestätigen Sie die Ausrichtung von Einlass und Auslass
- [ ] Geben Sie empfohlene gerade Rohrlängen basierend auf dem Zählertyp und der Installationspraxis an
- [ ] Entfernen Sie eingeschlossene Luft vor dem vollständigen Öffnen
- [ ] Öffnen Sie das Wasser beim ersten Befüllen langsam, um Wasserschläge zu vermeiden
- [ ] Stellen Sie sicher, dass keine umgekehrte Installation erfolgt
Intelligente Ultraschallzähler von YOUNIO unterstützen die bidirektionale Durchflussmessung, um Wassermanipulationen vorzubeugen, aber ich betrachte den Rückfluss immer noch als ein Feldrisiko, das physisch verhindert werden muss, nicht nur digital erfasst.
Überprüfung der mechanischen Befestigung
- [ ] Überprüfen Sie alle Deckel- und Anschlussbefestigungen
- [ ] Prüfen Sie den festen Sitz der Verbindung oder die Reihenfolge der Flanschschrauben
- [ ] In Vibrationsbereichen, Wenden Sie eine verstärkte Befestigungspraxis an
- [ ] Nehmen Sie das endgültige Installationsfoto auf
Zustand des Messgeräts bei der Installation
- [ ] Überprüfen Sie die LCD-Sichtbarkeit
- [ ] Karosserie auf Transportschäden prüfen
- [ ] Überprüfen Sie die Seriennummer anhand der Installationsliste
- [ ] Überprüfen Sie die Lesbarkeit des Kommunikationsetiketts oder des IMEI/EUI-Tags
Es wird beschrieben, dass die Ultraschallmodelle von YOUNIO über ein benutzerfreundliches großes LCD verfügen, das die kumulative Lautstärke anzeigt, momentaner Fluss, und Alarminformationen. Ich verwende dieses Display als Feldüberprüfungstool während der Installation.

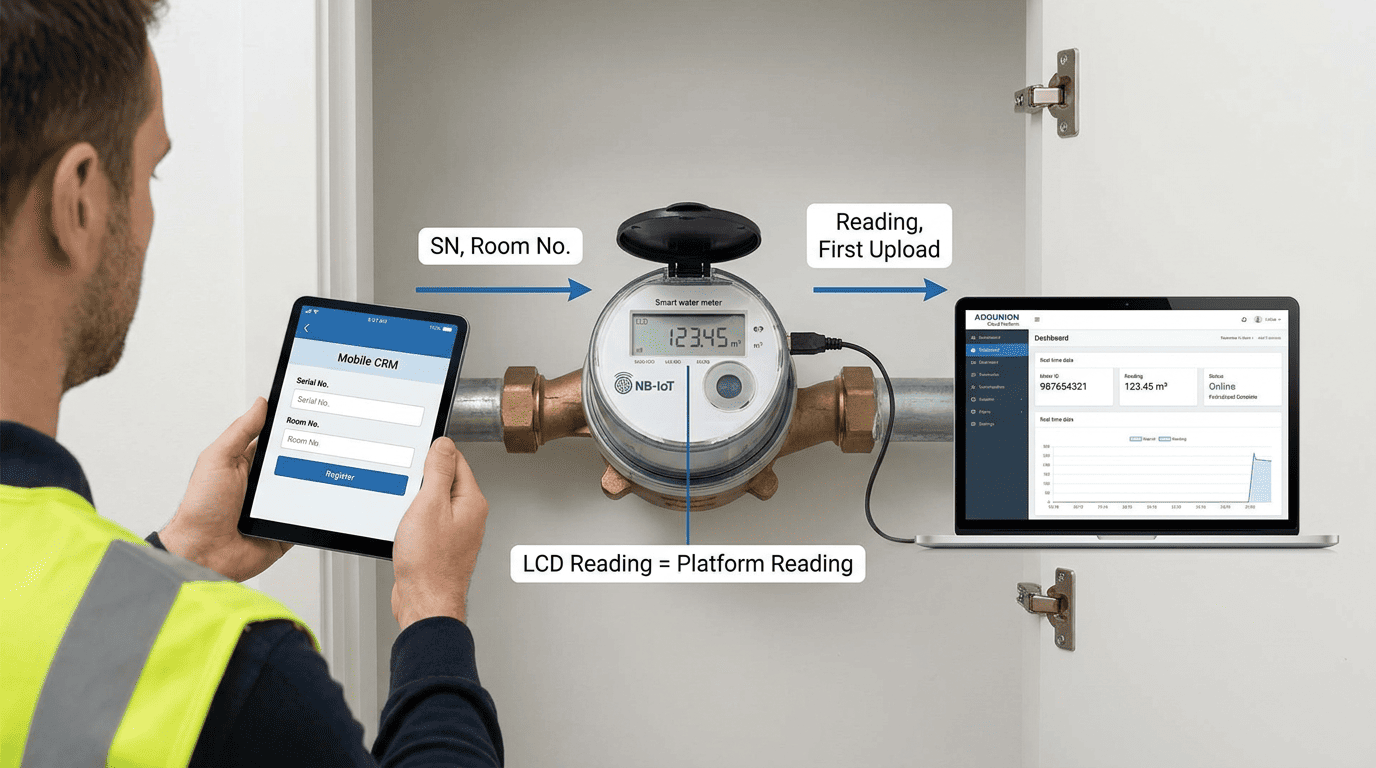

Phase 4: Inbetriebnahme
Ziel: Stellen Sie sicher, dass Feldgerätedaten und Plattformdaten vollständig synchronisiert sind.
Für mich ist die Inbetriebnahme der Unterschied zwischen „installiert“ und „brauchbar“. Erst bei der Ablesung vor Ort kommt ein Messgerät wirklich zum Einsatz, System-ID, und Cloud-Daten stimmen alle überein.
Aktivierung vor Ort
- [ ] Wecken Sie das Gerät gemäß der Projektprozedur auf
- [ ] Führen Sie eine vollständige Überprüfung des LCD-Bildschirms durch
- [ ] Bestätigen Sie die Alarmsymbole, Leseanzeige, und Reaktion
Datenkonsistenzprüfung
- [ ] Notieren Sie den ersten Messwert
- [ ] Überprüfen Sie die LCD-Anzeige anhand des Installationsformulars
- [ ] Überprüfen Sie die Seriennummer, Anlagennummer, und Zimmernummer
- [ ] Überprüfen Sie die Kommunikationsidentität wie IMEI oder EUI, falls verwendet
Cloudseitige Bestätigung
- [ ] Melden Sie sich auf der ADDUNION-Plattform an
- [ ] Community schaffen, Gebäude, und Raumunterlagen nach Bedarf
- [ ] Registrieren Sie das NB-IoT-Messgerät mit der Mobile CRM-App
- [ ] Bestätigen Sie, dass die ersten gemeldeten Daten korrekt eintreffen
Diese Schritte werden direkt durch die YOUNIO NB-IoT Bedienungsanleitung unterstützt, Darin heißt es, dass Installateure die Signalabdeckung sicherstellen sollten, die Plattform verwalten, Raumnummern erstellen, Registrieren Sie den NB-IoT-Wasserzähler mit der mobilen CRM-App, und überprüfen Sie die Zählerstände auf der Verwaltungsplattform.
Funktionsüberprüfung
- [ ] Überprüfen Sie, ob der Verbrauchswert normal aktualisiert wird
- [ ] Prüfen Sie, ob Alarm- und Fehlerfelder lesbar sind
- [ ] Überprüfen Sie den Datenprotokollierungsstatus
In den Referenzmaterialien von YOUNIO heißt es, dass die Messgeräte Fehler protokollieren können, Alarm, und Messwerte, und kann bis zu 14×24 Stundenaufzeichnungen speichern, 366 Tageswerte, Und 72 Monatswerte. Ich betrachte dies als einen großen Inbetriebnahmevorteil, da es dem Team vom ersten Tag an eine nachvollziehbare Basislinie bietet.
Phase 5: Langfristige Wartung & Service
Ziel: Verlängern Sie die Lebensdauer auf 10–15 Jahre bei stabiler Datenqualität.
Langfristiger Service beginnt mit der Übergabe. Wenn niemand die Wartungsroutine besitzt, Selbst ein gutes Produkt verliert an Wert.
Routineinspektion
- [ ] Überprüfen Sie den Zustand der Messkammer jährlich
- [ ] Reinigen Sie den Einlassfilter oder das vorgeschaltete Sieb, sofern installiert
- [ ] Auf Überschwemmung prüfen, Kondensation, Korrosion, oder Vibration
- [ ] Überprüfen Sie die Lesestabilität und die Kommunikationskontinuität
YOUNIO Ultraschall-Smart-Meter sind batteriebetrieben mit bis zu 10 Lebensjahre, und sie sind ohne Verschleißteile und mit hoher Langzeitstabilität konstruiert. Auch so, Ich empfehle dennoch eine jährliche Überprüfung vor Ort, da die Umgebung in der Regel mehr Ausfälle verursacht als der Zählerkern.
Alarmüberwachung
- [ ] Alarm für abnormalen Durchfluss einstellen
- [ ] Stellen Sie den Alarm für niedrigen Batteriestand ein
- [ ] Verfolgen Sie Alarme wegen trockener Rohre
- [ ] Verfolgen Sie Leckagealarme
- [ ] Verfolgen Sie ggf. Rückflussereignisse
Leckageerkennung und Trockenrohrerkennung werden in den Ultraschallreferenzen als Standardmerkmale aufgeführt. Auch die bidirektionale Durchflussmessung ist aufgeführt, Dies hilft bei der Identifizierung von Manipulations- oder Rückflussbedingungen.
Dokumentationsarchiv
- [ ] Machen Sie drei Standardfotos pro Meterpunkt: Verbindungsdetails, Messwert anzeigen, und vollständige Installationsumgebung
- [ ] Inbetriebnahmeprotokoll speichern
- [ ] Signaltestergebnis speichern
- [ ] Speichern Sie die Seriennummer und die Plattformzuordnungsdatei
- [ ] Wartungshistorie speichern
Überprüfung der Servicekontinuität
- [ ] Überprüfen Sie ggf. den Batteriewechselplan
- [ ] Überprüfen Sie die Kommunikationsverfügbarkeit
- [ ] Überprüfen Sie stündlich Ausnahmetrends, täglich, und monatliche Protokolle
- [ ] Überprüfen Sie Beschwerdefälle anhand des Ereignis- und Leseverlaufs
Denn YOUNIO-Zähler unterstützen stündlich, täglich, und monatliche Datenprotokollierung, Ich verwende diese Aufzeichnungen, um echte Probleme vor Ort von Missverständnissen bei der Abrechnung zu trennen.
Abschließende Zusammenfassung der Kontrolle vor der Übergabe
Bevor ich einen Bereitstellungsstapel schließe, Ich stelle fünf einfache Fragen:
- [ ] Haben wir das richtige Messgerät und den richtigen Anschlussstandard bestellt??
- [ ] Haben wir vor der Installation das Signal und die Umgebung überprüft??
- [ ] Haben wir mit korrekter Abdichtung eingebaut?, Richtung, und Felddisziplin?
- [ ] Haben wir aktiviert?, registrieren, und überprüfen Sie das Gerät in der Cloud-Plattform?
- [ ] Haben wir eine Wartungsdatei hinterlassen, die der Betreiber tatsächlich verwenden kann??
Wenn die Antwort auf eine dieser Fragen „Nein“ lautet, Ich bezeichne die Bereitstellung nicht als abgeschlossen.
Abschluss
Ein Null-Fehler-Smart-Metering-Projekt hängt nicht vom Glück ab. Es kommt auf diszipliniertes Bestellen an, realistische Standortprüfungen, saubere Installation, ordnungsgemäße Inbetriebnahme, und stetige Wartung. Deshalb nutze ich diese Checkliste sowohl als technisches Kontrollinstrument als auch als Projektmanagement-Tool. Es trägt dazu bei, intelligente Zähler von ausgelieferten Produkten in eine zuverlässige langfristige Infrastruktur umzuwandeln.
