Medición distrital y medidores inteligentes para la reducción del agua no contabilizada: Lecciones de proyectos de servicios públicos

Agua no contabilizada (NRW) come presupuestos de servicios públicos. Veo que los gerentes culpan a los medidores., culpar a los usuarios, y culpar a las tuberías. La verdad suele esconderse en datos que nadie ha recopilado todavía.

Utilizo soluciones inteligentes de agua no rentables de medición distrital para convertir las conjeturas en pruebas.. Some "low reading" Las quejas resultan ser cambios ilegales de tuberías o derivaciones., y los registros de eventos del medidor inteligente ayudan a restaurar la historia real.

Trabajo con empresas de servicios públicos que sospechan de robo., fugas, o errores del medidor pero no puede probar ninguno de ellos.. Sin un área medida por el distrito (DMA) y medidores inteligentes, Cada queja se convierte en una larga discusión.. Con datos DMA y registros de eventos, la conversación pasa de la emoción a la evidencia. en esta publicación, Comparto lo que aprendo de proyectos problemáticos., cómo construyo un balance hídrico, cómo detecto conexiones ilegales con datos de eventos, y cómo implemento DMA paso a paso.

¿Qué es un área medida por distrito? (DMA)?

Un DMA es un pequeño, porción medible de la red. Corté el gran mapa de tuberías en secciones que realmente puedo monitorear.

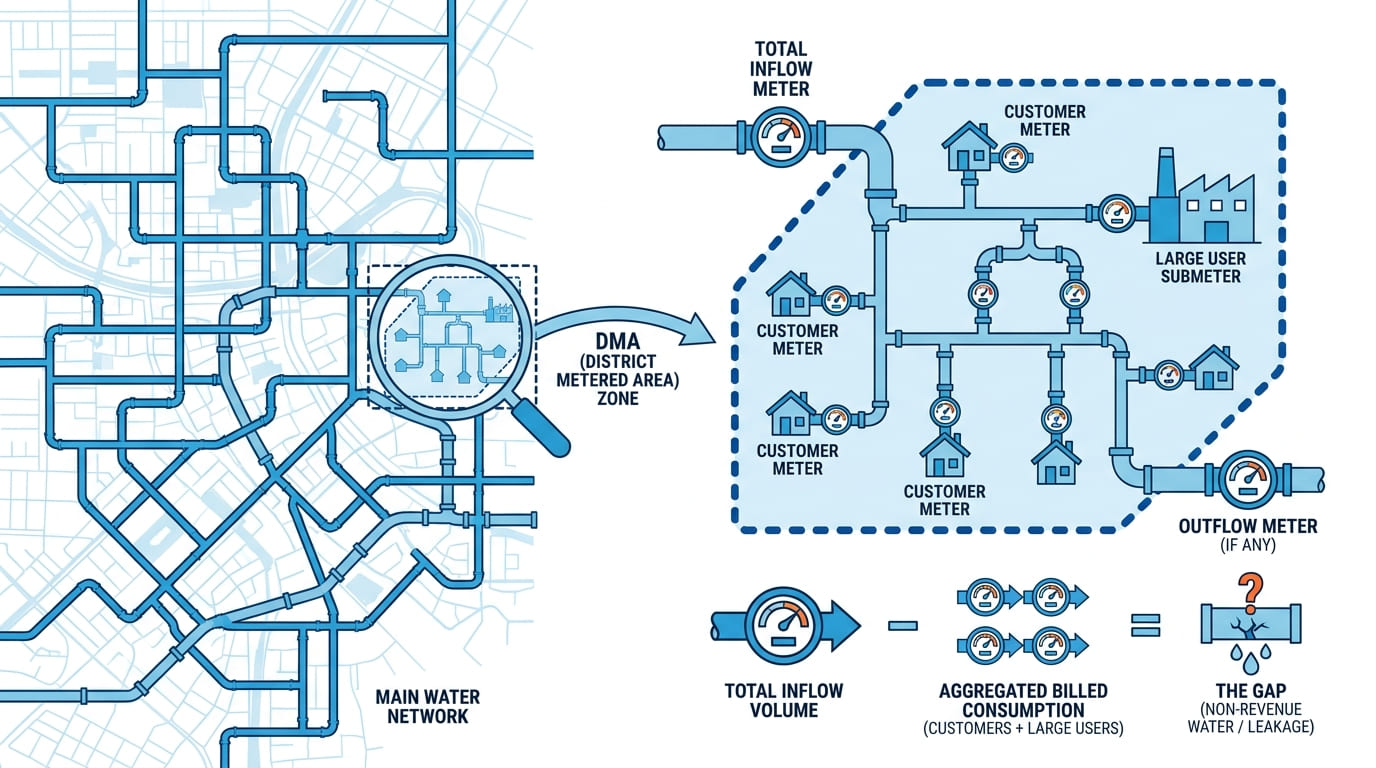

Defino una DMA como una zona con entradas y salidas conocidas., donde cada entrada es medida y cada gran usuario es entregared. Esto me permite comparar el agua de entrada con el agua facturada y encontrar la brecha.

Por qué divido la red en zonas

Divido una red en zonas porque un medidor grande en la fuente no me dice casi nada. No puedo ver dónde ocurre la pérdida.. Dentro de una DMA, Instalo medidores inteligentes en la entrada y en usuarios clave., y los conecto a un sistema de monitoreo. El medidor ultrasónico inteligente puede relacionarse con un recolector de datos inalámbrico GSM y utilizar la red pública móvil GSM para la transmisión de datos para formar un sistema de monitoreo inalámbrico., y cuando la red de tuberías funciona de forma anormal, Informa activamente la información anormal de la red de tuberías.. Con una versión Lora, El medidor también se puede conectar a un concentrador., y el recopilador de datos inalámbrico utiliza una red GSM móvil o Ethernet para la transmisión de datos. Esta configuración zona por zona convierte una red ciega en una red mensurable, y es la base de cada acción de NRW que sigue.

Construyendo un balance hídrico con medidores inteligentes?

El balance hídrico es el núcleo de cualquier programa de NRW. Los insumos menos el uso facturado equivalen a la pérdida, en palabras simples.

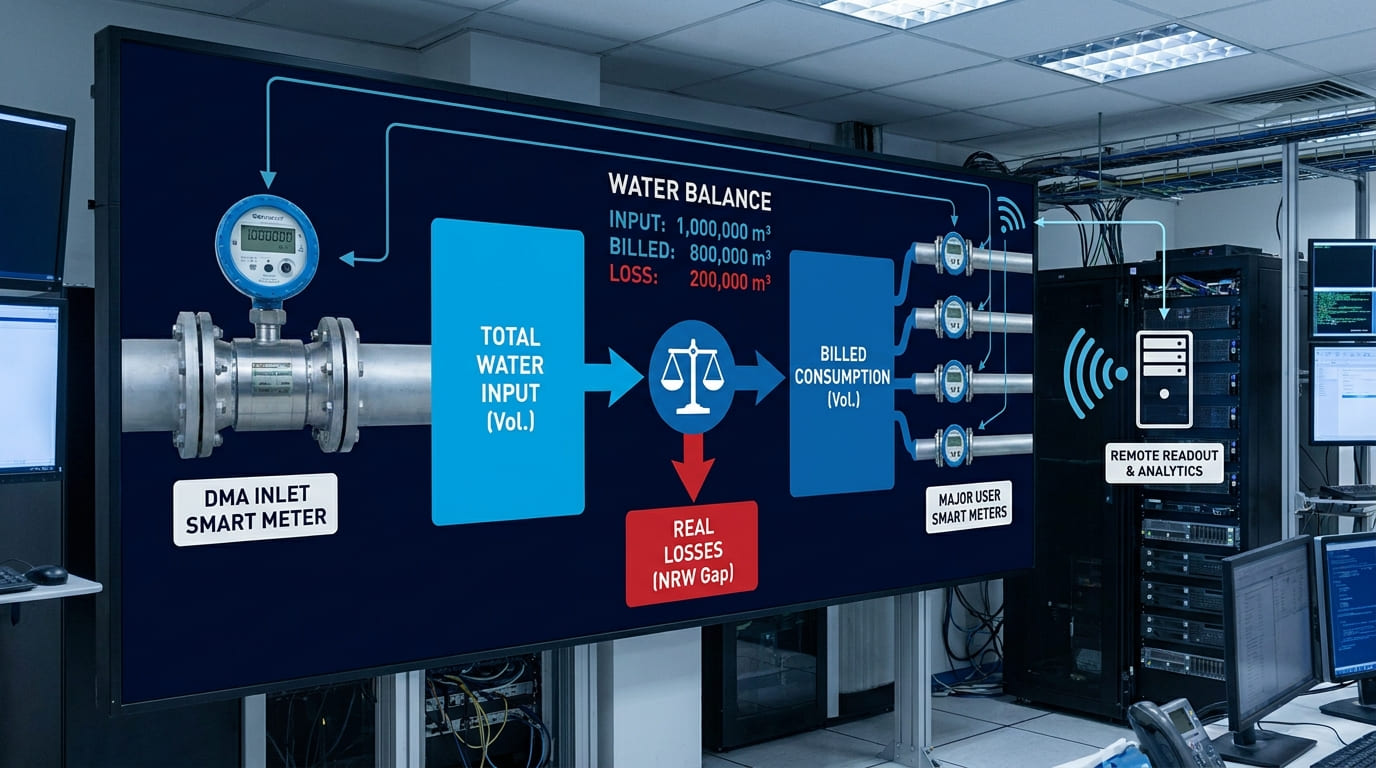

Construyo un balance hídrico con medidores inteligentes en la entrada del DMA y en los principales usuarios, y los leo a distancia. La brecha entre el volumen de insumos y el facturado muestra pérdidas reales, no adivinados.

Cómo recopilo los números

Recopilo números del menú del medidor y del sistema de monitoreo.. En cada medidor inteligente, los usuarios pueden cambiar las pantallas de visualización con una varilla magnética y ver el flujo instantáneo (m³/h), flujo acumulativo (m³), detección de pantalla, dirección de la mesa, tiempo de trabajo acumulado (h), fecha, calibre, y versión de software. Para una DMA, solo necesito dos grupos de números: el flujo acumulado de entrada y la suma de los flujos acumulados del usuario durante el mismo período. La diferencia es mi pérdida aparente más real.. Para recogida remota, el medidor inteligente informa datos a través del sistema de monitoreo inalámbrico GSM, lo que ahorra lectura manual y me brinda una base de tiempo consistente. Sigo los estándares para los propios medidores.: ISO 4064:2014, OIML R49-2013, MEDIO, y GB/T 778.1/2/3-2007 para tuberías completas cerradas, instalación, y métodos de prueba. Con una base de tiempo limpia y medidores certificados, Mi equilibrio es defendible ante los comités de licitación y los auditores..

Fuentes típicas de NRW reveladas por datos de DMA?

Una vez que se ejecuta un DMA, Las verdaderas fuentes de pérdida aparecen rápidamente.. Dejo de discutir y empiezo a leer..

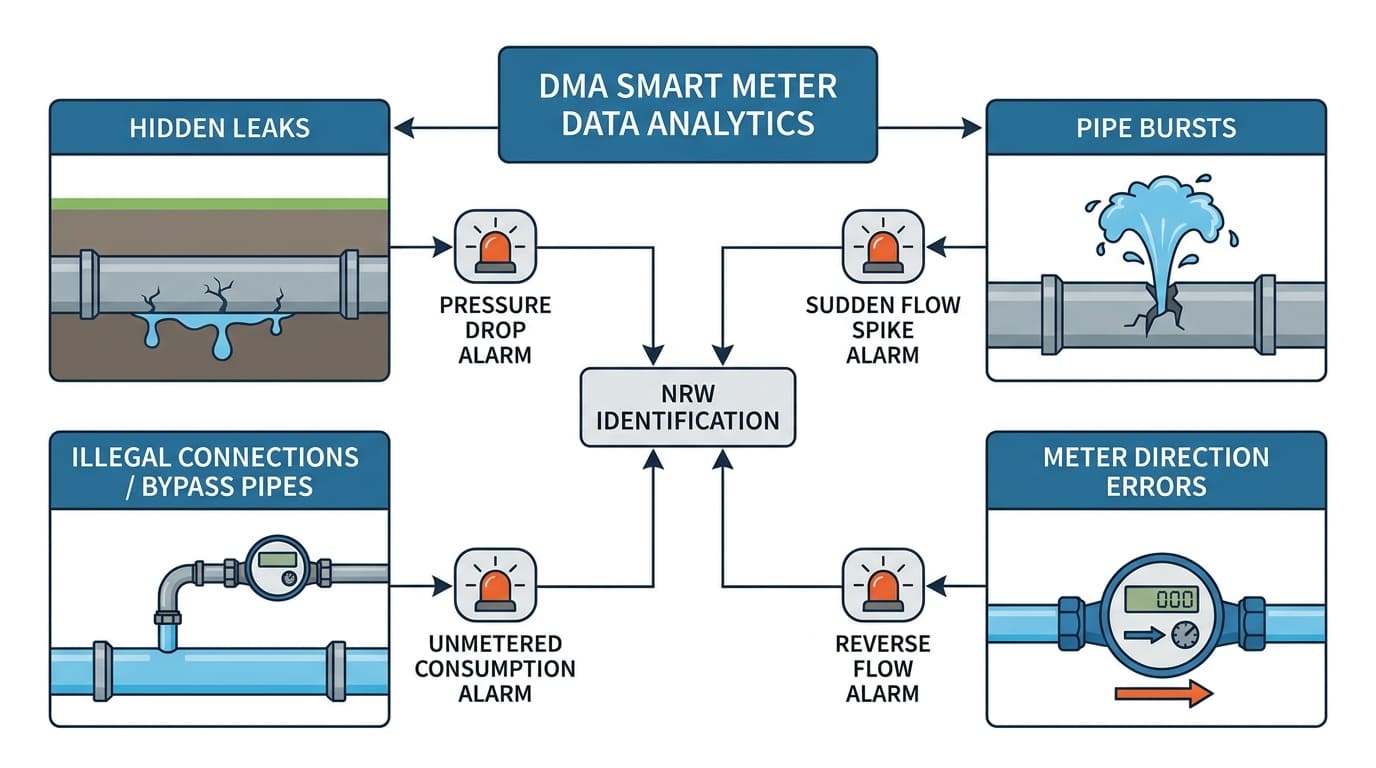

Veo cuatro fuentes NRW comunes a partir de datos DMA: fugas ocultas, Explosiones de tuberías, conexiones ilegales o tuberías de derivación, y errores de dirección del medidor. Las alarmas de contadores inteligentes apuntan a cada uno de ellos.

Lo que realmente me dicen las alarmas

Asigno cada alarma a una fuente NRW. Cuando la señal de flujo muestra agua corriendo durante mucho tiempo, como 24 horas, El sistema informa activamente el error y las alarmas., y lo trato como una señal de fuga en una tubería.. Cuando la señal de flujo muestra un gran flujo de agua funcionando durante mucho tiempo, con rendimiento de agua y tiempo fijado por el operador, El sistema informa y almacena los errores y alarmas., y trato esto como una explosión de tubería. Cuando el medidor de agua está instalado en la dirección incorrecta, El sistema informa y almacena activamente los errores y alarmas., lo que a menudo expone cambios de tubería no autorizados por parte del usuario. Cuando no hay agua en la tubería y no hay señal en el transductor, el sistema informa, víveres, y alarmas también, lo que me ayuda a coger secciones secas o válvulas cerradas. Cada alarma convierte un número NRW abstracto en un ticket de campo concreto.

Estudios de caso: De la sospecha a la prueba basada en datos?

He visto proyectos en los que el personal sospechó de robo durante años.. Sin datos, no pudieron actuar. Con DMA y contadores inteligentes, La verdad salió a la luz en semanas..

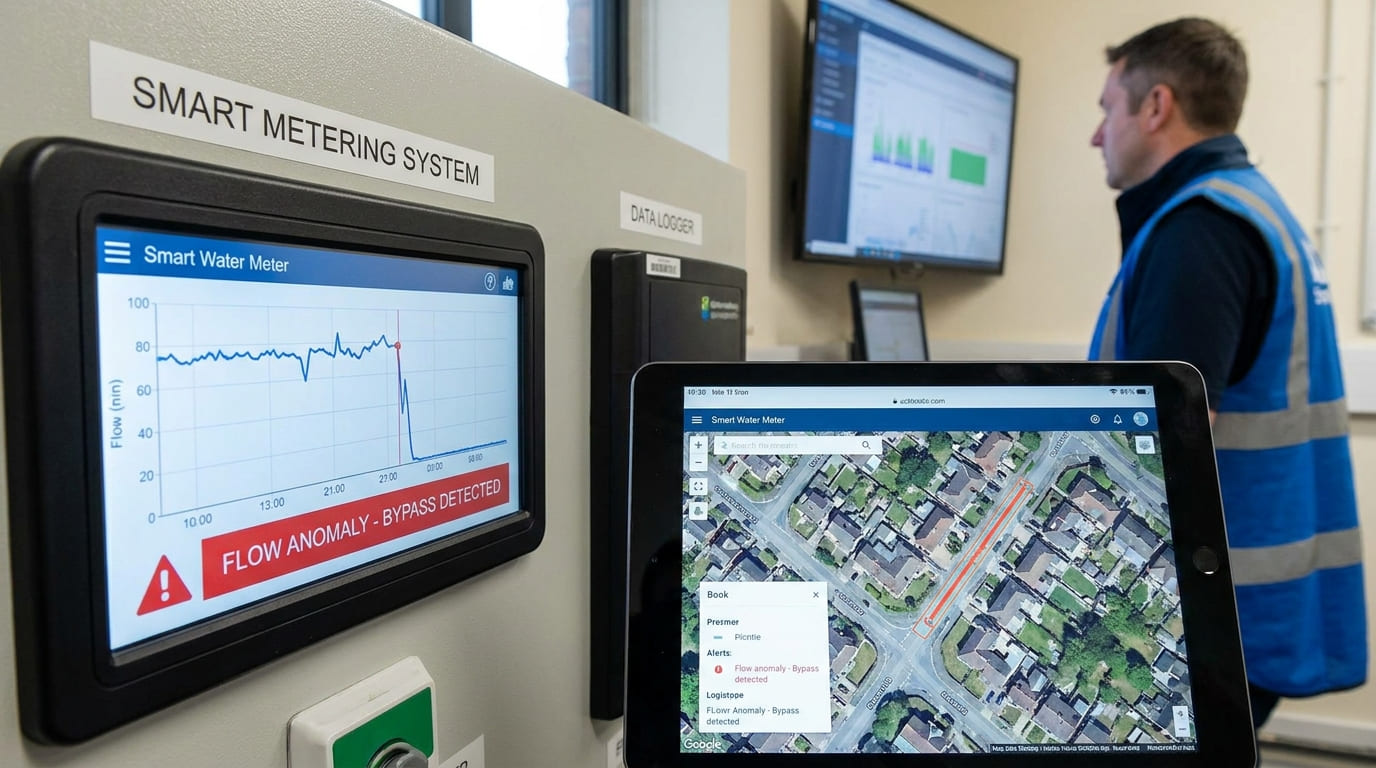

I use case patterns where "low reading" Las quejas parecían fallas en los medidores, pero resultaron ser cambios ilegales de tuberías o derivaciones.. Los registros de eventos de los medidores inteligentes restauraron la historia real y protegieron la reputación de la empresa de servicios públicos..

Patrones que encuentro una y otra vez

Describo tres patrones que encuentro en proyectos problemáticos.. en el primero, un usuario se quejó de que el medidor marcaba demasiado bajo después de una nueva instalación. La verificación de campo mostró que se había activado la alarma de dirección del medidor, lo que significa que el medidor se instaló en la dirección incorrecta, lo que puede suceder después de trabajos de tuberías no autorizados. en el segundo, un DMA mostró un flujo nocturno estable que no cayó a cerca de cero. La alarma de flujo largo en un submedidor específico señaló una fuga enterrada después 24 horas de flujo continuo. en el tercero, el flujo acumulativo de un gran usuario parecía normal, pero el saldo de DMA todavía mostró grandes pérdidas. Leyendo el menú de cada medidor inteligente: flujo instantáneo, flujo acumulativo, tiempo de trabajo, y fecha: encontré un medidor casi sin tiempo de trabajo, lo que insinuaba una tubería de derivación que alimentaba agua no medida. en cada caso, Pasé de la sospecha a la prueba porque el medidor almacenaba e informaba eventos activamente.

Uso de eventos y alarmas para detectar conexiones ilegales?

Las conexiones ilegales y las circunvalaciones son la fuente de agua noruega más difícil de afrontar. Necesito datos con los que un usuario no pueda discutir.

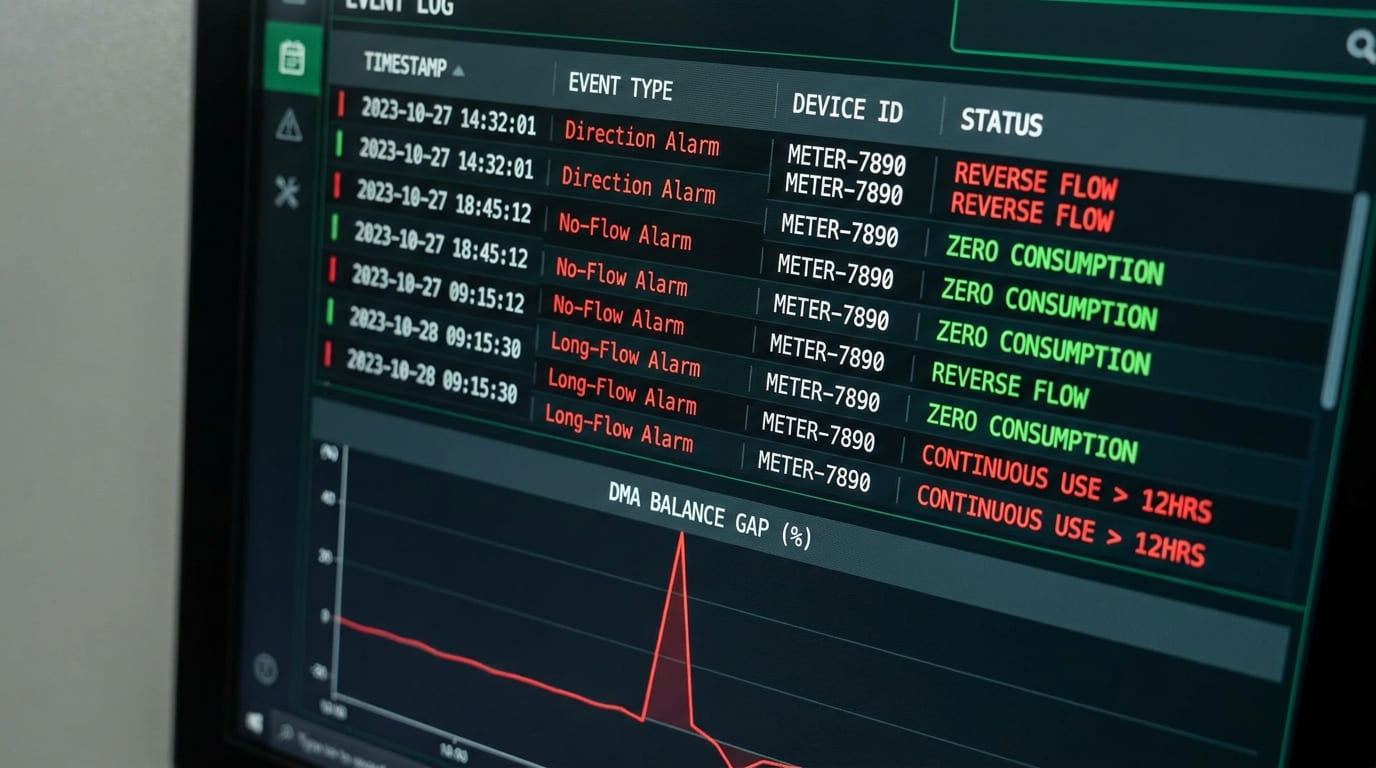

Utilizo eventos de medidores inteligentes: alarmas de dirección, alarmas sin flujo, alarmas de flujo largo, además de brechas de equilibrio DMA para señalar conexiones ilegales. Los registros de eventos almacenados me brindan un cronograma que se mantiene en una disputa.

Cómo construyo una cadena de evidencia

Construyo una cadena de evidencia a partir de tres capas.. La primera capa es el propio medidor.. El medidor ultrasónico inteligente informa activamente información anormal de la red de tuberías al sistema de monitoreo, y el estado de la batería también es visible: cuando la batería está baja, La pantalla LCD muestra un símbolo de batería baja y envía la información al sistema de gestión.. La segunda capa es el tipo de evento.. La detección de dirección del flujo informa un evento de dirección invertida, lo cual es un fuerte signo de manipulación o derivación. La detección de flujo informa eventos sin señal, lo que me ayuda a comprobar si alguien cerró una válvula y abrió un camino no medido. La detección de fugas y explosiones en tuberías agrega contexto en torno a la ventana de tiempo. La tercera capa es el equilibrio DMA.. Si el volumen de entrada no coincide con la suma de los volúmenes de usuario, y un usuario tiene una alarma de dirección al mismo tiempo, He alineado evidencia. Debido a que la instalación debe seguir el diseño de ingeniería profesional del sitio y está estrictamente prohibida la alteración sin el permiso del ingeniero., cualquier cambio no autorizado se convierte en un claro incumplimiento del contrato.

Marco de KPI para proyectos NRW?

Sin KPI, un proyecto de NRW a la deriva. Establezco un pequeño conjunto de números y los sigo cada mes..

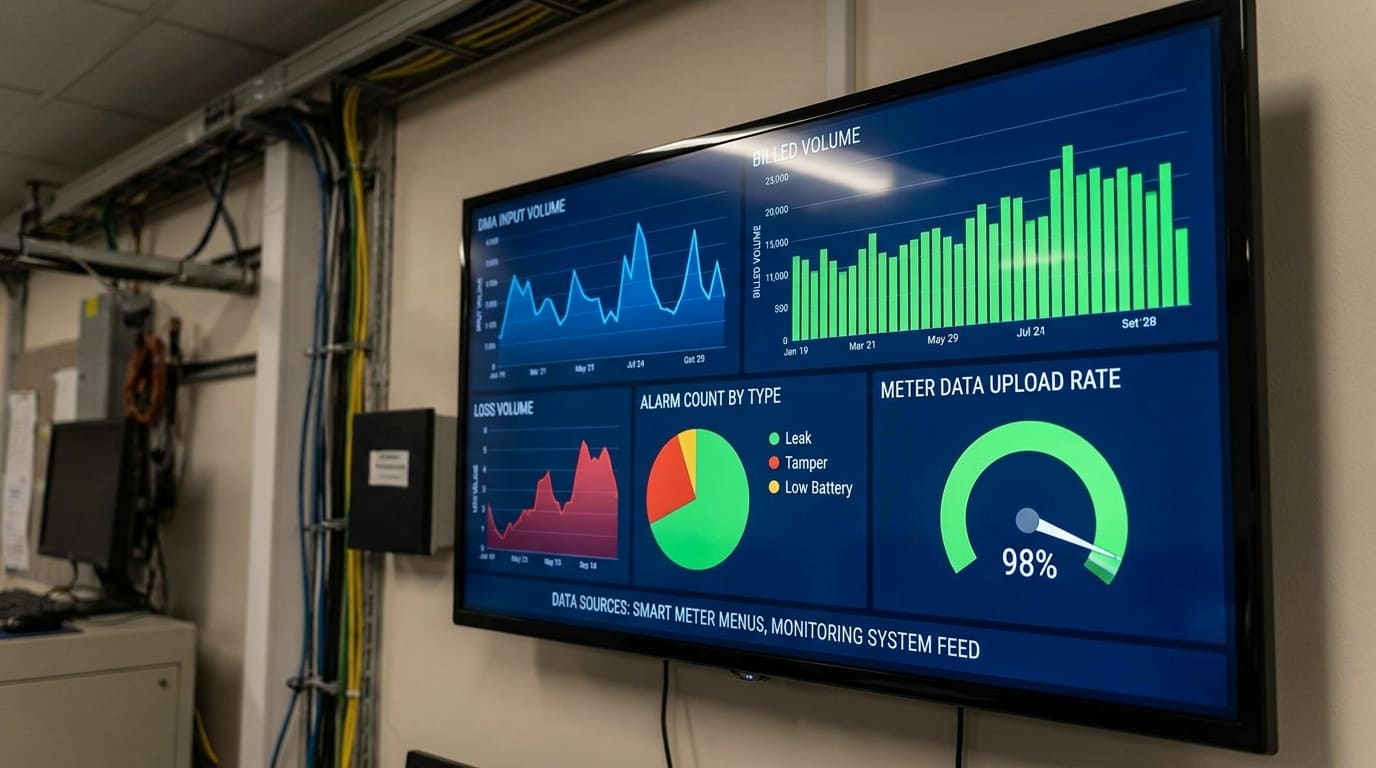

Utilizo un marco de KPI breve para proyectos NRW: Volumen de entrada DMA, volumen facturado, volumen de pérdida, recuento de alarmas por tipo, y tasa de carga de datos del medidor. Los menús de medidores inteligentes y el sistema de monitoreo alimentan estos KPI directamente.

Los KPI que sigo y de dónde vienen

Mantengo el KPI breve para que el equipo realmente lo use. Los volúmenes de entrada y facturados provienen del flujo acumulado. (m³) en el medidor de entrada DMA y los submedidores de usuario, leer a través del menú o de forma remota. El volumen de pérdidas simplemente se ingresa menos se factura durante el mismo período. El conteo de alarmas por tipo proviene del sistema de monitoreo, que recibe informes activos de fugas, ráfagas, errores de dirección, y eventos sin flujo. La tasa de carga de datos del medidor también importa, porque los datos faltantes fingen una pérdida. El medidor inteligente informa información anormal activamente a través del sistema inalámbrico GSM, y la versión Lora se puede conectar a un concentrador vía móvil GSM o Ethernet. También hago un seguimiento del estado de la batería., ya que la batería baja se informa al sistema con un símbolo dedicado, y los informes perdidos a menudo se remontan a un medidor al que se le debería haber reemplazado la batería. Estándares como ISO 4064:2014, OIML R49-2013, y MID me dan una referencia de precisión consistente para cada KPI.

Hoja de ruta de implementación de DMA paso a paso?

Un programa DMA falla cuando la utilidad intenta hacer todo a la vez. Siempre lo hago en fases.

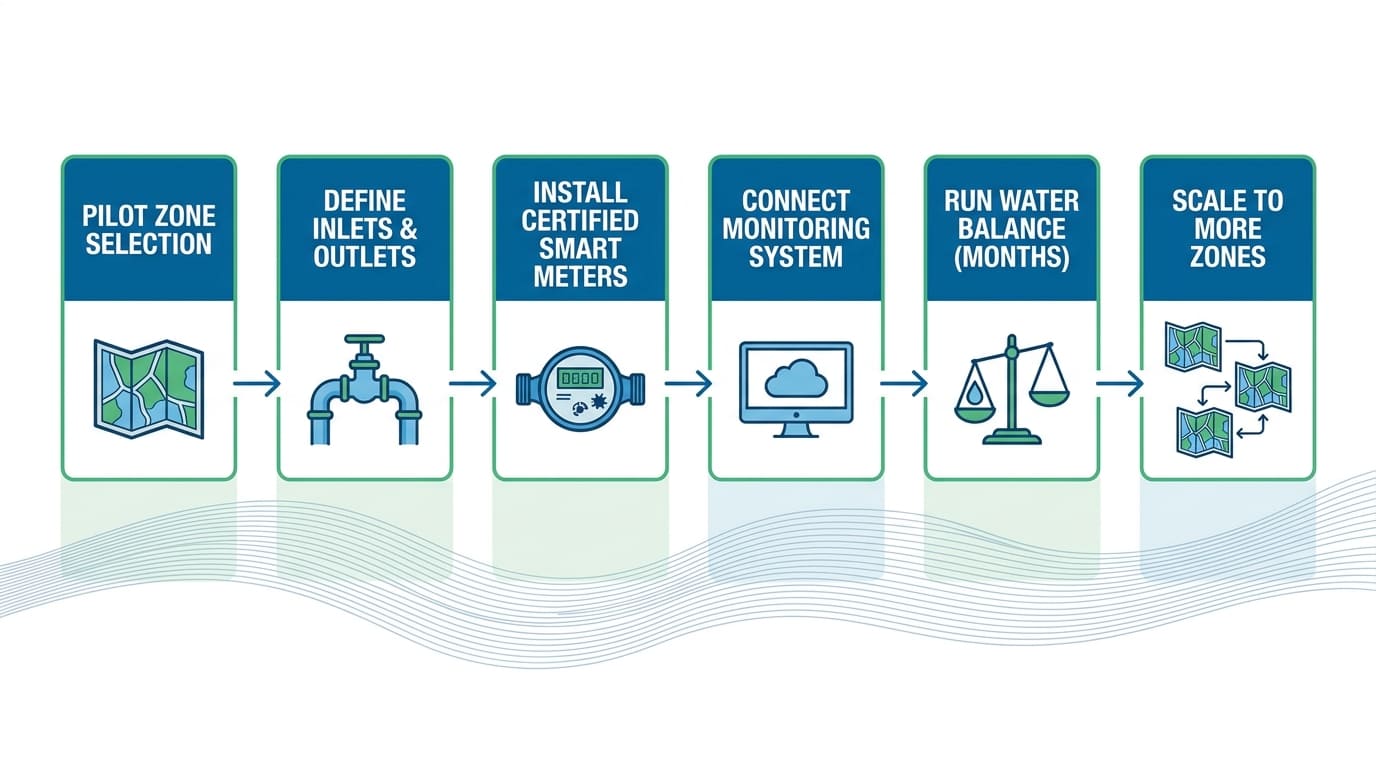

Sigo una hoja de ruta paso a paso: elige una zona piloto, definir entradas y salidas, instalar contadores inteligentes certificados, conectar el sistema de monitoreo, realizar un balance hídrico durante unos meses, luego escale a más zonas.

Las fases que recomiendo

Divido la hoja de ruta en cinco fases. La primera fase es la selección de zonas.: Elijo un DMA con un límite claro y grandes usuarios conocidos.. La segunda fase es la elección del medidor.: Utilizo medidores ultrasónicos inteligentes que cumplen con ISO 4064:2014, OIML R49-2013, MEDIO, y GB/T 778.1/2/3-2007 para medición, instalación, y métodos de prueba. La tercera fase es la instalación., que debe estar estrictamente de acuerdo con el diseño de ingeniería profesional del sitio, sin alteración sin permiso del ingeniero. La cuarta fase es la comunicación.: Conecto medidores a un recolector de datos inalámbrico GSM o a un concentrador vía LoRa, por lo que el sistema forma una configuración de monitoreo inalámbrico completo que informa activamente información anormal. La quinta fase está en funcionamiento.: Realizo el balance hídrico mensualmente., rastrear alarmas, y actuar en cada evento: flujo largo para fugas, gran flujo para ráfagas, alarmas de dirección por manipulación, y sin flujo para secciones secas. Solo después de que el DMA piloto muestre datos estables puedo escalar a la siguiente zona.

Conclusión

Los registros de eventos de medidores inteligentes de DMA plus convierten a NRW de un juego de sospechas a un programa basado en datos, donde cada pérdida tiene un nombre, una ubicación, y una acción.
